Пост управления системы Flexball серии 4500

Рычаг(и) газ/реверс

В зависимости от одномоторной или двухмоторной конфигурации судна, пост управления Flexball 4500 имеет один или два рычага газ/реверс.

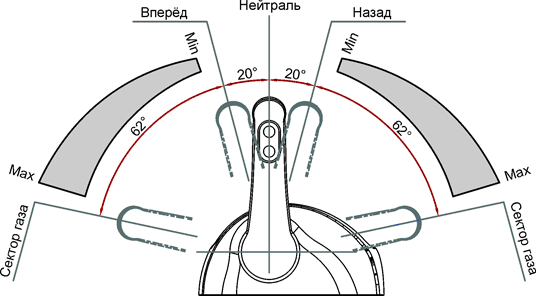

При перемещении рычага из нейтрального положения на угол от 16° до 20° вперед или назад электронная система автоматически включает соответственно переднюю или заднюю передачу. Дальнейшее передвижение рычага вперед или назад в секторе 62° управляет оборотами двигателя на переднем или заднем ходу.

Кнопки управления и светодиодная индикация

На корпусе поста управления Flexball 4500 расположена мембранная клавиатура управления, состоящая из 4-х кнопок и 4-х светодиодных индикаторов состояния.

При одномоторной конфигурации оба зелёных светодиода относятся к одному и тому же двигателю. В системах с двумя двигателями кнопка "Egine" и зелёный светодиод слева относятся к левому двигателю, а кнопка "Egine" и зелёный светодиод справа – к правому двигателю.

Кнопки предназначены для управления следующими функциями:

1. Предпусковой подогрев мотора. При установленных в нейтраль рычагах нажатие и удержание кнопки "Warm/Sync" включает предпусковой подогрев моторов свечами накаливания. В режиме прогрева светодиод "Warm/Sync" мигает, рычаги влияют только на обороты, передача вперёд/назад не включается.


2. Синхронизация двигателей (при двухмоторной конфигурации). Этот режим устанавливает одинаковую частоту вращения обоих двигателей и позволяет управлять ими с помощью всего лишь одного рычага. Активируется при установленных в нейтраль рычагах одновременным нажатием и удержанием обеих кнопок "Engine". В режиме синхронизации горят светодиоды "Warm/Sync" и "Command". Функцию управление можно назначить как правому рычагу, так и левому.


3. Программирование режимов поста управления, которое осуществляется кнопками "Engine" и "Command".
